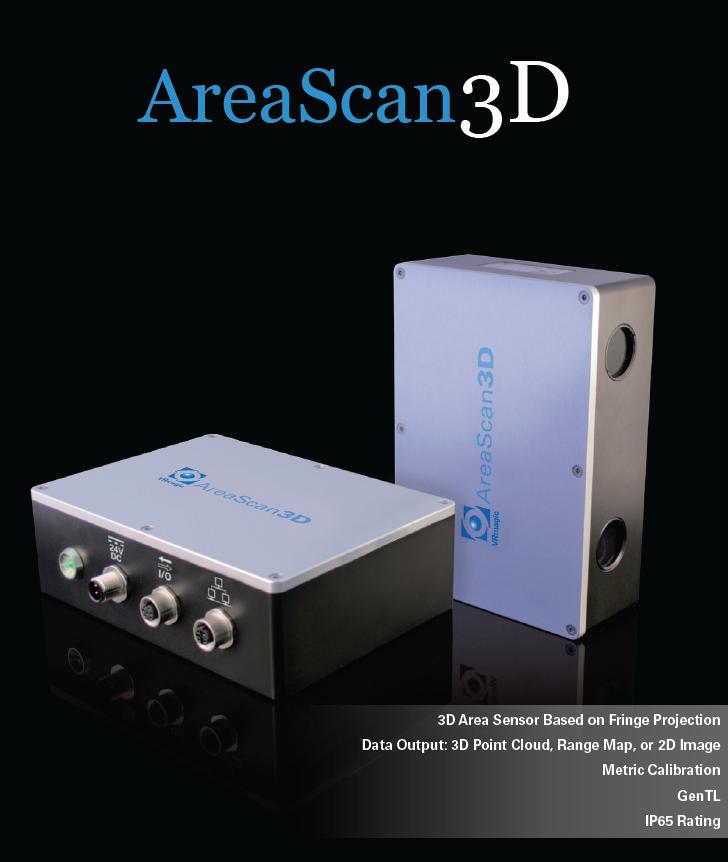

AreaScan3D

areascan3d_hp
AreaScan3Dは、デジタル位相測定のフリンジ投影の安定して正確で高速のメソッドに基づいています。フリンジ投影、画像記録、ポイントクラウドの生成は、VRmagicのインテリジェントカメラに基づく統合された方法で実行されます。3Dポイントクラウドの取り込みと計算はセンサー内で直接実行されます。テキサスインスツルメンツ社のDLPPicoプロジェクターとカメラは60Hzの周波数で同期されます。AreaScan3Dの測定精度は、測定容量に応じてサブマイクロメートルからミリメートルの範囲で保証されます。物質のカラーは測定精度に影響を与えません。

3de382a4e383a1e383bce382b8

  AreaScan3D
  AreaScan3D 01-018 AreaScan3D 01-120

 測定容量(mm)

18x13x5

120x75x50

 測定ポイントの数

748x480

748x480

 マイクロミラー

480x320

480x320

 ポイント密度(μm) 24 160
 高さ解像度(μm) >4 >20

 作業距離(mm)

(筺体下端から)

255±1

285±5

 最小作業距離(mm

252.5±1

260±5

 最大作業距離(mm

257.5±1

310±5

 最小投影時間(秒)
(オブジェクトの静止を要する時間)

<0.5

<0.5
 3Dデータ計算期間(秒)

<2

<2
 筺体寸法(mm) 138x55x171 138x55x171
 重量(kg) <1
 準拠規格

CE/FCC準拠

筺体:IP65

光学放射力および目の安全:free class/risk class 1

(非レーザー)

EMV試験:EN61000準拠

機械的ストレス:EN60 947-5-2準拠

電気的保護:class 1, DIN EN61140(VDE 0140-1)準拠

 インターフェース

4ピンM12コネクタ:10/100Mbitイーサネット

5ピンM12コネクタ:24V電源、RS232

8ピンM12コネクタ:トリガー、ストロボ

ステータスLED:電源、リンクインディケーター

 動作温度(℃)

5 ~ 40

 動作湿度(%) 5 ~ 90
