Smartzoom5

smartzoom5_6801



20台限定特別キャンペーン実施中!



Smart Design.Smart Workflow.Smart Output.

Smartzoom 5 は、全く新しいコンセプトのデジタルマイクロスコープです ー 製造分野での品質管理や品質保証アプリケーションに有効です。セットアップは素早く簡単です。また、完全に自動化され、品質保証・品質管理のためのコンポーネントが装備されています。 操作は非常に簡単なので、使い始めから完璧な結果を得ることができます。どれほど簡単なのでしょうか?Smartzoom 5 にはマクロレコードモードがあり、同種の試料を繰り返し解析するワークフローを、手順を踏んで拡張できます。

Smartzoom 5で、ZEISS は品質検査の世界に直感操作を導入しました。





transportation_lock_04_800px1smartzoom_5_objectives_3



Smart Design


  • Smartzoom 5 は、品質保証と品質管理(QA/QC)の高度な解析技術を融合しています。
    このデジタルマイクロスコープには多くのコンポーネントが内蔵されています。光学エンジンは3種類の機能 ー ズーム、プレビューカメラ、同軸照明 ー を一つの部品に組合わせています。
    Smartzoom 5 は、常に主なコンポーネントの状態を把握しそれらの変更に対して自動的に補正を行います。
  • Smartzoom 5 は、3本の専用対物レンズをラインナップしており、10倍から1011倍までの様々な選択肢を用意しています。分割照明可能なLEDリング照明は、バヨネットインタフェースから電源を供給されるので複雑な配線や設定は必要ありません。スマートセーフティ機能:ユーザや試料を保護するために、対物レンズが試料に接触した場合などの自動停止機能が搭載されています



sw-gesture-navigation1 smartzoom-5_touch-monitor1



Smart Workflow



  • Smartzoom 5 にはマクロレコードモードがあり、同タイプの試料に対する段階的な解析を繰り返すワークフローを簡略化します。
  • 内蔵の QA/QC グラフィックユーザインタフェースはジェスチャーコントロールを兼ね備え、マクロから高解像までの作業の流れをシームレスにサポートし、常に簡単な操作が可能です。
  • 画像のプリセットや強調機能は最高の画像取得をサポートします。デジタルマイクロスコープでの自動測定を可能にするために、多くの画像処理アルゴリズムを搭載しました。
  • Smartzoom 5で採用されているグラフィックユーザインタフェースは、マクロ観察から細部の測定などのミクロ観察をシームレスにサポートしています。試料の全体像は専用のマクロ撮影カメラで撮影されます。そのマクロ写真を基に、試料の要観察部までのアクセスが瞬時に行えるようになります。ワークフローはデジタルマイクロスコープの動作をステップ・バイ・ステップで保存することができ、繰り返し測定の効率化に役立ちます。ライブ画像からHDR、ノイズ除去、シャープニングなどの各種補正された画像から選択するだけで、試料に応じた最適な画像を得ることができます。
smartzoom-5_swing-arm

Smart Output

  • Smartzoom 5 はルーチンワークであるQA/QCの測定だけではなく、不良解析などにも迅速に対応します。
  • 校正済みのコンポーネントとシステムガイド付きワークフローは、ユーザに依存しない測定結果に貢献します。
  • 注釈を付たり、Wordテンプレートを使用したレポートなどに対応し、簡単にプレゼン資料を作成できるようになっています。
  • スタンドのスイングアームは、-45°から+45°まで連続的に傾斜させることができ、いろいろな角度から試料表面を観察することが可能です。アームを傾斜させても、旋回軸中心をカメラの光軸と合わせるように自動で補正するので、試料に常にフォーカスが合うようになります。
smartzoom_5_product_monitor1

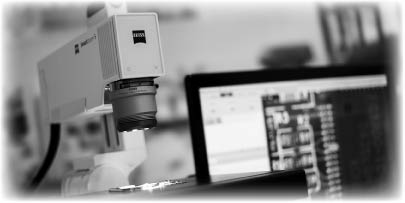

無駄な動作を最小限に

視野合わせ・フォーカス・倍率調整-全てがフル電動

視野合わせ・フォーカスあわせ・レンズの倍率調整・光陵の調整、顕微鏡観察において必要な動作を全て電動化したことにより、本体に触ることなく、手元のコントローラでスピーディーな解析が可能となります。また、電動化により、ハードウエアの情報を認識し即座に観察条件の再現が可能になります。

screenshot_overview-image_s

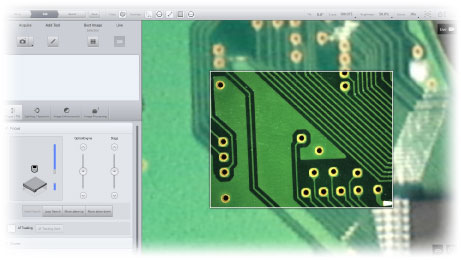

一度行った操作はSmartzoomが記憶

複雑な顕微鏡観察の操作も、一旦レシピを作成すれば、装置ビギナーも、一連のワークフローに従うだけで、熟練者と同レベルの操作を簡単に再現出来ます。






 Smartzoom5デジタルマイクロスコープカタログ





coaxial-brightfield-smartzoom  laser-shots-smartzoom  residues-on-valve-smartzoom  coil-contact-smartzoom-5
